阻燃電線電纜

本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。阻然電線電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，它適用于對電纜有阻燃要求的多種場合敷設，如高層建筑、賓館、醫院、地鐵、核電站、發電廠、礦山、石油、化工等。

瀏覽量:

1000

所屬分類

阻燃耐火電纜

數量

-

+



1

產品描述

型號規格

使用特性

結構參數

包裝運輸

　　本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。阻然電線電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，它適用于對電纜有阻燃要求的多種場合敷設，如高層建筑、賓館、醫院、地鐵、核電站、發電廠、礦山、石油、化工等
產品執行標準:GB/T19666-2005、GB/T5023-2008、GB/T12706.1-2008、GB/T9330-2008

阻燃電線電纜的說明
　　阻燃電線電纜是指在規定的試驗條件下被燃燒，具有使火焰蔓延僅在限定范圍內。撤去火源后，殘煙和殘灼能在限定的時間內自行熄滅特性的電纜
阻燃電線電纜的阻燃等級
　　成品電線電纜燃燒分為單根燃燒試驗和成束燃燒試驗.
單根燃燒試驗方法:取自規定長度的試樣垂直支持,在試樣上部放置涂膠牛皮紙"火焰指示器",在試樣下方放置手術棉球.用噴燈向試樣供火15s,停15s。反復5個周期后，如果，"火焰指示器"燒去25%以上，燃燒的滴落物點燃棉球、火焰的持續時間超過60s則判定為不合格，反之為合格
成束燃燒試驗方法：電纜成束排列規定在垂直的梯架上，用噴燈自下向上給試樣供火規定的時間。停止供火1小時后，測量試樣炭化部分高度。如炭化部分所達到的高度不超過2.5米，則被判為合格，反之為不合格。
根據GB/T18380.3-2002規定的試驗條件,阻燃電線電纜分為A、B、C、D四個等級
表1

阻燃等級	供火溫度	供火時間	成束敷設電纜的非金屬材料體積	炭化高度	自熄時間	適用的產品
A	≥815℃	40min	≥7升/米	≤2.5米	≤1h	阻燃電纜
B	≥815℃	40min	≥3.5升/米	≤2.5米	≤1h	阻燃電纜
C	≥815℃	20min	≥1.5升/米	≤2.5米	≤1h	阻燃電纜
D	≥815℃	20min	≥0.5升/米	≤2.5米	≤1h	阻燃絕緣電線

未找到相應參數組，請于后臺屬性模板中添加

阻燃電線電纜產品表示方法
阻燃電線電纜的型號表示方法：阻燃電線電纜的型號是在普通電纜的型號前加○-□，〇-是阻燃代號用Z表示，□-是阻燃等級代號，用阻燃等級ABCD表示.
產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
例如：額定電壓450/750V阻燃聚氯乙烯電線，單芯，4mm2，表示為ZB-BV 450/750V 1*4 Q/TEC16.03-2005
額定電壓600/1000V阻燃B級交聯聚乙烯絕緣聚氯乙烯護套電力電纜，3芯，240mm2，表示為ZB-YJV 600/1000V 3*240 Q/TEC16.03-2005

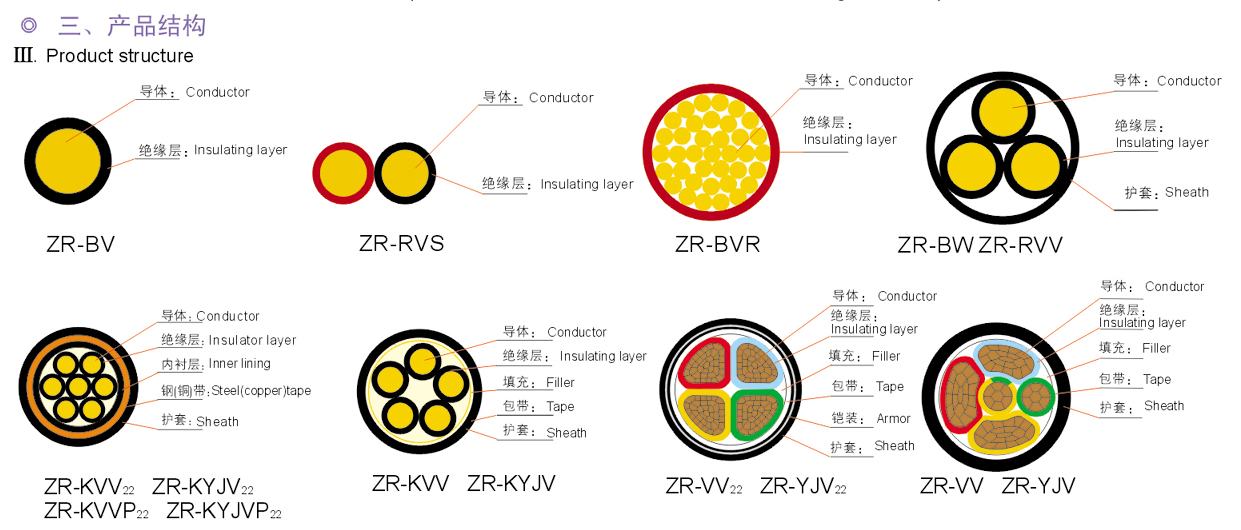

電纜的型號及名稱見表

型號 Model	名稱 Name	阻燃等級 Flame retardant rating	芯數 Core number	截面 Cross section mm2	額定電壓 Rated voltage v
Z-BV	銅芯聚氯乙烯絕緣阻燃電線 PVC insulated flame retardant wire with copper core	A、B、C、D	1	1.5-400	450/750
Z -BVV	銅芯聚氯乙烯絕緣護套圓形阻燃電纜 PVC insulated flame retardant round cable with copper core and sheath	A、B、C、D	1-5	1.5-35	300/500
Z -BVVB	銅芯聚氯乙烯絕緣聚氯乙烯護套扁型阻燃電纜 PVC insulated flame retardant flat cable with copper core and PVC sheath	A、B、C、D	2,3	0.75-10	300/500
Z -BVR	銅芯聚氯乙烯絕緣阻燃型軟電纜 PVC insulated flame retardant flexible cable with copper core	A、B、C、D	1	2.5-70	450/750
Z -RVS	銅芯聚氯乙烯絕緣絞型連接用軟電纜 PVC insulated flame retardant stranded connecting flexible cable with copper core	A、B、C、D	1	0.75-2.5	300/300
Z -RV	銅芯軟導體無護套阻燃電纜 Sheathless flame retardant flexible cable with copper core	A、B、C、D	1	1.5-240	450/750
Z -KVV	聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 PVC insulated flame retardant control cable with PVC sheath	A、B、C、D	2-61	1-10	450/750
Z -KVV22	聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 PVC insulated flame retardant control cable with PVC sheath and steel tape armoring	A、B、C、D	2-61	1-10	450/750
Z -KVVP2	聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 PVC insulated flame retardant control cable with PVC sheath and copper tape shielding	A、B、C、D	2-61	1-10	450/750
Z -KVVP2-22	聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 PVC insulated flame retardant control cable with PVC sheath, copper tape shielding and steel tape armoring	A、B、C、D	2-61	1-10	450/750
Z -KYJV	交聯聚乙烯絕緣聚氯乙烯護套阻燃控制電纜 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath	A、B、C、D	2-61	1-10	450/750
Z -KYJV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath and steel tape armoring	A、B、C、D	2-61	1-10	450/750
Z -KYJVP2	交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath and copper tape shielding	A、B、C、D	2-61	1-10	450/750
Z -KYJVP2-22	交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath, steel tape armoring and copper tape shielding	A、B、C、D	2-61	1-10	450/750
Z -VV	聚氯乙烯絕緣聚氯乙烯護套阻燃電纜 PVC insulated flame retardant cable with PVC sheath	A、B、C、D	1-5	1.5-800	600/1000
Z -VV22	聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電纜 PVC insulated flame retardant cable with PVC sheath and steel tape armoring	A、B、C、D	1-5	1.5-400	600/1000
Z -YJV	交聯聚乙烯絕緣聚氯乙烯護套阻燃電纜 Crosslinked polyethylene insulated flame retardant cable with PVC sheath	A、B、C、D	1-5	1.5-800	600/1000
Z -YJV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電纜 Crosslinked polyethylene insulated flame retardant cable with PVC sheath and steel tape armoring	A、B、C、D	1-5	1.5-400	600/1000

　本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。阻然電線電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，它適用于對電纜有阻燃要求的多種場合

使用特性
　　阻燃電纜的額定電壓U0/U為0.6/1KV，阻燃控制電纜的額定電壓U0/U為450/750V，阻燃電線電纜的額定電壓U0/U為450/750V及以下。
　　PVC絕緣電纜長期允許工作溫度不超過70℃，XLPE絕緣電纜長期允許工作溫度不超過90℃
　　安裝時環境溫度不宜低于0℃。
　　電纜安裝時的最小彎曲半徑
　　阻燃電線外徑（D）小于25mm，電纜的允許彎曲半徑應不小于4D，外徑（D）為25mm及以上，電纜的允許彎曲半徑應不小于6D。
　　阻燃耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
　　阻燃耐火電力電纜的最小彎曲半徑見表3

	單芯電纜		多芯電纜
項 目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時最小彎曲半徑	20D	15D	15D	12D

D-電纜的外徑

表4 多芯電纜中性線導體標稱截面

主絕緣線芯導體標稱截面 Nominal cross section of main insulated core conductor /min2	中性線導體標稱截面 Nominal cross section of neutral conductor /min2
	3+1、3+2、4+1芯 3+1、3+2、4+1 Cores	4、5芯 4、5 Cores
4	2.5	4
6	4	6
10	6	10
16	10	16
25	16	25
35	16	35
50	25	50
70	35	70
95	50	95
120	70	120
150	70	150
185	95	185
240	120	240
300	150	300
400	185	400

　　單芯電纜導電線芯為圓形，16mm2及以上者可以緊壓。多芯電纜線芯截面為35mm2及以下者，其線芯應為圓形，線芯截面在50mm2及以上者為扇形、瓦形或半圓形。四芯電纜中第4芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體（扇形、瓦形或半圓形）應當緊壓。
主要性能
成品電線應能經受5個周期的垂直燃燒試驗，而不傳遞火焰，試驗后試樣持續燃燒時間不超過1h。成品電纜應進行成束電纜燃燒試驗,試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.
線電纜應經受-15℃的低溫卷繞試驗或低溫沖擊試驗.試驗后試樣表面應無目力可見的裂紋.
70℃的成品電線絕緣體積電阻率應大于1*1010Ω/cm.
成品阻燃耐火電線應能經受2.5KV交流電壓試驗,5min不擊穿。成品阻燃耐火控制電纜應能經受3KV交流電壓試驗,5min不擊穿。成品阻燃耐火電力電纜應能經受3.5KV交流電壓試驗,5min不擊穿阻燃耐火電線電纜采用高阻燃的聚氯乙烯塑料，氧指數大于30%除具有以上特性外，其它性能與其同類普通電纜相同。
電纜的規格及參考數據 　　

　　阻燃型電線電纜產品的規格、結構尺寸和重量均按普通型同類產品。
阻燃電纜的選擇要點

　　電線電纜成束敷設時應采用阻燃電線電纜
阻燃電纜的阻燃級別選擇方法：
按表5-表7核算電線電纜的非金屬材料體積總量，然后按表1確定阻燃等級。
在同一通道中敷設的電纜，應選用同一阻燃等級的電纜。阻燃和非阻燃電纜不宜在同一通道內敷設。敷設在有蓋槽盒、有蓋板的電纜溝中的電纜，若已采取封堵、阻水等防止延燃措施，可以降低一級阻燃要求阻燃電纜必須注明阻燃等級，若不注明等級者一律視為C級。

表5 450/750V聚氯乙烯絕緣電線非金屬含量參考表

截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量 Nonmetal content 升/米 l/m
1.5	3.4	0.0076	16	8	0.0342	95	17	0.1319	300	29.5	0.3831
2.5	4.2	0.0113	25	9.8	0.0504	120	19	0.1634	400	33.5	0.4810
4	4.8	0.0141	35	11	0.0600	150	21	0.1962
6	5.4	0.0169	50	13	0.0827	185	23.5	0.2485
10	6.8	0.0263	70	15	0.1066	240	26.5	0.3113

表6 0.6/1KV聚氯乙烯絕緣非鎧裝電纜非金屬含量參考表

1芯 1 core			3芯 3 cores			(3+1)芯 (3+1) cores
截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m
1.5	5.8	0.0294	1.5	10.4	0.0878
2.5	6.2	0.0327	2.5	11.3	0.0975	2.5	11.9	0.1099
4	7.1	0.0416	4	13.2	0.1238	4	13.7	0.1369
6	7.6	0.0461	6	14.3	0.1372	6	15.2	0.1572
10	8.9	0.0576	10	17.0	0.1742	10	17.8	0.1957
16	9.6	0.0643	16	18.6	0.1961	16	20.0	0.2295
25	11.2	0.0830	25	22.5	0.2910	25	23.7	0.3181
35	12.2	0.0926	35	24.6	0.3203	35	25.5	0.3448
50	14.0	0.1161	50	25.3	0.3481	50	28.6	0.4166
70	15.8	0.1386	70	28.4	0.4069	70	32.3	0.4864
95	18.0	0.1753	95	32.4	0.5098	95	37.3	0.6298
120	19.4	0.1918	120	35.4	0.5745	120	40.5	0.7090
150	21.6	0.2343	150	39.0	0.6911	150	44.4	0.8489
185	23.8	0.2809	185	43.0	0.8230	185	49.7	1.0244
240	26.5	0.3323	240	48.8	1.0379	240	56.0	1.2635
300	31.3	0.4284	300	53.0	1.2344	300	62.2	1.5166

續表6

4芯 4 cores			5芯 5 cores			(4+1)芯 (4+1) cores			(3+2)芯 (3+2) cores
截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m
1.5	11.2	0.1012	1.5	12.0	0.1158
2.5	12.2	0.1128	2.5	13.1	0.1294	2.5	12.9	0.1099	2.5	13.3	0.1474
4	14.3	0.1456	4	15.5	0.1717	4	15.0	0.1369	4	15.0	0.1723
6	15.5	0.1646	6	16.9	0.1908	6	16.6	0.1572	6	16.3	0.1913
10	18.6	0.2066	10	20.3	0.2410	10	19.6	0.1957	10	18.9	0.2290
16	20.4	0.2329	16	22.4	0.2716	16	22.4	0.2295	16	22.0	0.2732
25	24.7	0.3356	25	27.1	0.3932	25	26.2	0.3181	25	25.4	0.3596
35	27.1	0.3712	35	30.0	0.4465	35	28.6	0.3448	35	27.0	0.3848
50	27.5	0.4222	50	31.6	0.5273	50	29.9	0.4166	50	28.5	0.4471
70	31.4	0.5068	70	36.0	0.6182	70	33.9	0.4864	70	32.3	0.5218
95	36.0	0.6375	95	41.4	0.7916	95	39.0	0.6298	95	36.8	0.6635
120	39.1	0.7153	120	44.4	0.8834	120	41.5	0.7090	120	39.5	0.7445
150	43.4	0.8806	150	49.1	1.0808	150	46.9	0.8489	150	44.2	0.9157
185	47.8	1.0480	185	54.8	1.3155	185	52.0	1.0244	185	49.0	1.0960
240	54.3	1.3174	240	61.8	1.6326	240	59.0	1.2635	240	55.6	1.3450
300	60.9	1.5883	300

表7 0.6/1KV交聯聚乙烯絕緣非鎧裝電纜非金屬含量參考表

1芯 1 core			3芯 3 cores			(3+1)芯 (3+1) cores
截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m
1.5	5.6	0.0265	1.5	10.0	0.0768
2.5	6.0	0.0296	2.5	10.8	0.0858	2.5	11.4	0.0993
4	6.5	0.0331	4	11.9	0.0964	4	12.5	0.1114
6	7.0	0.0370	6	13.0	0.1078	6	13.7	0.1248
10	8.3	0.0468	10	15.7	0.1398	10	16.4	0.1578
16	9.0	0.0525	16	17.4	0.1589	16	18.5	0.1871
25	10.6	0.0691	25	21.2	0.2441	25	22.3	0.2678
35	11.6	0.0774	35	23.4	0.2696	35	24.1	0.2907
50	13.2	0.0938	50	23.6	0.2730	50	25.9	0.3201
70	15.1	0.1145	70	27.0	0.3299	70	29.9	0.3958
95	16.8	0.1325	95	30.1	0.3827	95	33.8	0.4701
120	18.5	0.1559	120	33.5	0.4562	120	37.4	0.5610
150	20.6	0.1915	150	37.3	0.5727	150	41.2	0.6797
185	22.8	0.2308	185	41.3	0.6985	185	46.2	0.8274
240	25.4	0.2751	240	46.7	0.8649	240	51.9	1.0103
300	30.1	0.3551	300	50.3	0.9897	300	57.5	1.1943

續表7
Continuous table of table 7

4芯 4 cores			5芯 5 cores			(4+1)芯 (4+1) cores			(3+2)芯 (3+2) cores
截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m	截面 Cross section mm2	直徑 Diameter mm	非金屬含量升/米 Nonmetal content l/m
1.5	10.7	0.0912	1.5	11.5	0.1042
2.5	11.7	0.1019	2.5	12.6	0.1166	2.5	12.4	0.1141	2.5	12.2	0.1116
4	12.8	0.1151	4	13.9	0.1354	4	13.6	0.1284	4	13.3	0.1255
6	14.0	0.1316	6	15.2	0.1513	6	15.0	0.1481	6	14.7	0.1450
10	17.2	0.1671	10	18.7	0.1935	10	18.0	0.1842	10	17.3	0.1786
16	19.0	0.1896	16	20.7	0.2194	16	20.7	0.2235	16	20.3	0.2221
25	23.2	0.2833	25	25.5	0.3300	25	24.6	0.3152	25	23.7	0.3004
35	25.6	0.3138	35	28.4	0.3761	35	26.8	0.3439	35	25.4	0.3219
50	26.2	0.3375	50	28.9	0.4069	50	26.6	0.3616	50	26.2	0.3442
70	30.5	0.4250	70	33.9	0.5098	70	31.1	0.4606	70	30.4	0.4238
95	34.4	0.4962	95	38.1	0.6016	95	48.1	0.5398	95	34.1	0.5136
120	38.0	0.5901	120	41.7	0.7114	120	54.1	0.6370	120	37.3	0.6097
150	42.3	0.7309	150	46.4	0.8879	150	61.7	0.8010	150	41.8	0.7331
185	46.9	0.8906	185	52.1	1.1009	185	48.1	0.8073	185	46.9	0.9085
240	53.1	1.0996	240	58.3	1.3172	240	54.1	0.9972	240	52.7	1.0924
300	59.4	1.3031	300
